“数据管理”工具箱中的投影和变换集包含一组可用于将地理数据从一个地图投影转换为另一个地图投影的工具。此外，还提供了用于变换栅格数据集的附加工具，如平移、重设比例和旋转。

投影和变换工具集包含栅格工具集（包含翻转、镜像等9个工具）、创建空间参考、定义投影、投影、创建自定义地理（坐标）变换等工具。

本次主要介绍定义创建空间参考工具。

创建空间参考工具用于创建空间参考对象，以便在模型构建器中使用，以确保数据在处理过程中具有正确的空间参考。

在模型构建器中，创建要素类、创建要素数据集和创建 XY 事件图层等需要使用空间参考参数的工具可以将该工具的输出用作其输入。

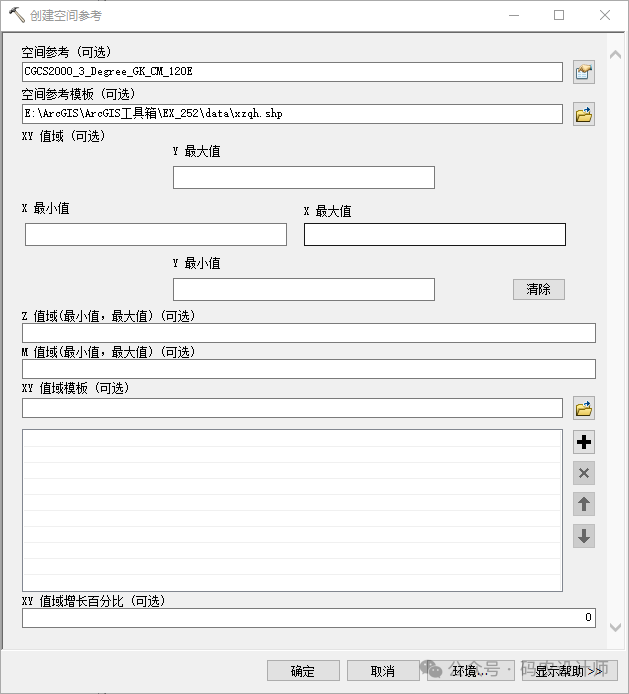

选择【系统工具箱→Data Management Tools→投影和变换→创建空间参考】工具，在弹出的对话框中进行设置。

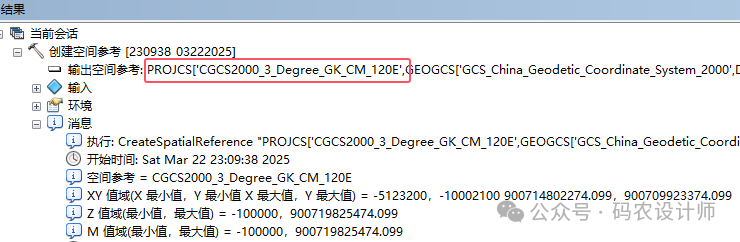

可使用已设置的坐标系、空间域和精度创建空间参考。

可使用以下参数进一步修改输出空间参考的空间域和精度。XY、Z 和 M 范围与空间参考域有所不同。空间参考中的 XY、Z 和 M 域用于定义可存储在要素类中的坐标值的有效范围。要素类范围反映了存在于要素类中的坐标值的实际范围。这些范围不能大于域。

XY 值域 (可选)：允许的 x,y 坐标的坐标范围。用于限制数据的坐标范围，确保数据不会超出合理的地理范围。例如，在某些地理分析中，可能需要排除异常值或超出研究区域的坐标。
Z 值域(最小值，最大值) (可选)：允许的 z 值的坐标范围。用于限制数据的高程或深度范围，特别是在处理三维数据（如地形高程模型、地下管线等）时，确保数据的 Z 值在合理的范围内。
M 值域(最小值，最大值) (可选)：允许的 m 值的坐标范围。M 值通常用于线性参考系统，表示沿线路的测量值（如里程）。通过设置 M 值域，可以限制测量值的范围，确保数据的准确性。
XY 值域模板 (可选)：可用于定义 XY 值域的要素类或图层。该参数所在的坐标系不必与空间参考或空间参考模板中所指定的坐标系相同。如果两个坐标系不同，则会对范围进行投影以使其相互匹配。
XY 值域增长百分比 (可选)：展开 XY 值域时使用的百分比。在某些情况下，可能需要扩展数据的坐标范围以适应未来的数据扩展或分析需求。
