【ArcGIS工具箱】259.投影和变换——平移

2025年4月30日

40

本系列配套练习数据下载链接：

链接：https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码：mnsj

如有需要请尽快下载。如若失效，我也会在最新发布文章中更新下载链接。

“数据管理”工具箱中的投影和变换集包含一组可用于将地理数据从一个地图投影转换为另一个地图投影的工具。此外，还提供了用于变换栅格数据集的附加工具，如平移、重设比例和旋转。

投影和变换工具集包含栅格工具集（包含翻转、镜像等9个工具）、创建空间参考、定义投影、投影、创建自定义地理（坐标）变换等工具。

本次主要介绍栅格工具集中的平移工具。

1、概念：

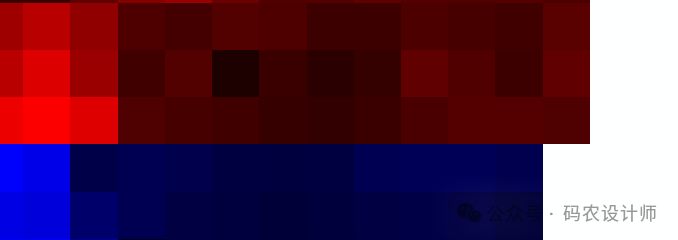

平移工具用于根据 x 和 y 平移量将栅格移动到新的地理位置。如果需要平移栅格数据集以与其他数据文件对齐，则该工具非常有用。

图片来源：ArcMap官方文档

—————-

可将输出结果保存为 BIL、BIP、BMP、BSQ、DAT、Esri Grid、GIF、IMG、JPEG、JPEG 2000、PNG、TIFF、MRF、CRF 格式或任意地理数据库栅格数据集。其中，将栅格数据集存储到 JPEG 文件、JPEG 2000 文件、TIFF 文件或地理数据库时，可在地理处理环境中指定压缩类型和压缩质量。

关于压缩（环境设置）的具体内容可以查看官方文档：

https://pro.arcgis.com/zh-cn/pro-app/latest/tool-reference/environment-settings/compression.htm

2、工具：

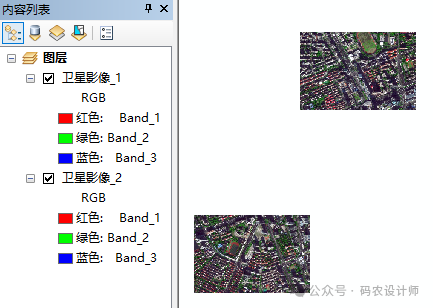

加载【卫星影像_1】和【卫星影像_2】两个栅格数据。其中，为了演示输入捕捉栅格的功能，【卫星影像_1】是在原始位置上在xy方向各平移了701个像素。

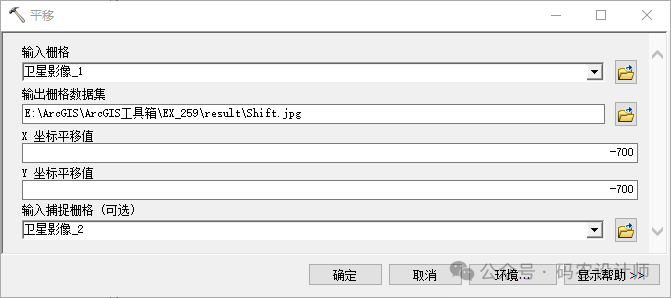

选择【系统工具箱→Data Management Tools→投影和变换→栅格→平移】工具，在弹出的对话框中进行设置。

输入栅格：需要平移的栅格数据集。
输出栅格数据集：平移后的栅格数据存储位置。可以指定文件扩展名，如 .tif（TIFF 格式）、.jpg（JPEG 格式）等。其中，将栅格数据集存储到 JPEG 文件、JPEG 2000 文件、TIFF 文件或地理数据库时，可在地理处理环境中指定压缩类型和压缩质量。输出栅格的行数、列数和像元大小均与输入栅格相同。
X 坐标平移值：x 坐标的平移值。如果 x 坐标平移量为负数，则输出将向左平移；如果 x 平移坐标值为正数，则输出将向右平移。
Y 坐标平移值：y 坐标的平移值。如果 y 坐标平移量为负数，则输出将向下平移；如果 y 坐标平移量为正数，则输出将向上平移。
输入捕捉栅格 (可选)：用于对齐输出栅格数据集像元的栅格数据集。输出栅格数据集会根据输入捕捉栅格的位置进行微移，以使平移后的新地栅格数据集与另一个栅格数据集完全对齐。
