【ArcGIS工具箱】267.图层和表视图——按位置选择图层

2025年5月8日

6

本系列配套练习数据下载链接：

链接：https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码：mnsj

如有需要请尽快下载。如若失效，我也会在最新发布文章中更新下载链接。

“数据管理”工具箱中的图层和表视图工具集提供了一系列用于创建和处理图层、图层文件和表视图的工具。

图层和表视图工具集包含创建要素图层、创建 LAS 数据集图层、创建镶嵌图层、创建查询图层、创建表视图、创建 XY 事件图层等15个工具。

本次主要介绍按位置选择图层工具。

按位置选择图层工具用于根据要素之间的空间关系（如相交、包含、距离等）选择输入图层中的要素。

关于各种关系选项的具体内容可以查看官方文档：

https://desktop.arcgis.com/zh-cn/arcmap/latest/tools/data-management-toolbox/select-by-location-graphical-examples.htm

关于3D数据空间关系的具体内容可以查看官方文档：

https://desktop.arcgis.com/zh-cn/arcmap/latest/tools/data-management-toolbox/select-by-location-3d-relationships.htm

另外，该工具允许输入要素图层与选择要素参数中指定的图层相同，即根据要素与同一图层内其他要素的空间关系来选择要素，例如在图层中选择相邻、相连或邻近的要素。相关内容可以查看官方文档：

https://desktop.arcgis.com/zh-cn/arcmap/latest/tools/data-management-toolbox/select-by-location-within-a-layer.htm

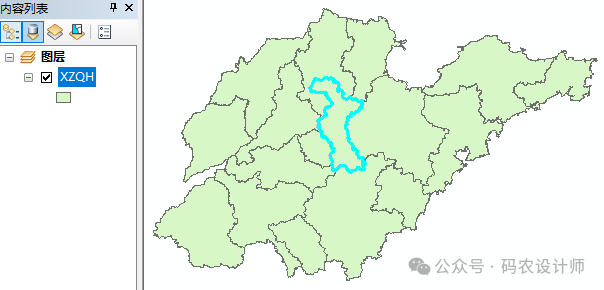

加载【XZQH】面要素，选择图层中任一要素。

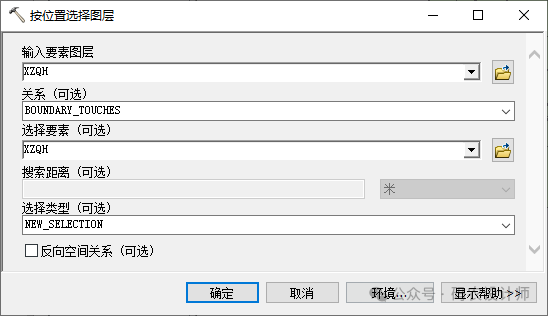

选择【系统工具箱→Data Management Tools→图层和表视图→按位置选择图层】工具，在弹出的对话框中进行设置。

输入要素图层：要进行选择操作的图层，即选择将应用于该图层。
关系 (可选)：指定要评估的空间关系。
选择要素 (可选)：用于定义空间关系的要素图层。输入要素图层中的要素将根据它们与此图层或要素类中要素的关系进行选择。
搜索距离 (可选)：当关系参数设置为以下其中一项时，该参数才有效：WITHIN_A_DISTANCE_GEODESIC,WITHIN_A_DISTANCE,WITHIN_A_DISTANCE_3D,INTERSECT,INTERSECT_3D,HAVE_THEIR_CENTER_IN,CONTAINS或WITHIN。
选择类型 (可选)：确定如何将选择内容应用于输入，以及如何同现有选择内容进行组合。
反向空间关系 (可选)：评估空间关系后，用于确定按原样使用结果还是反向使用结果。
