“数据管理”工具箱中的栅格工具集提供了一系列用于执行栅格数据管理和栅格处理。借助这些工具，可以处理栅格数据集属性以及创建和处理栅格数据。栅格工具集包括多个子工具集，每个子工具集针对栅格数据的不同方面进行操作。

栅格工具集包含镶嵌数据集、正射映射、栅格数据集、栅格处理、栅格属性6个工具集。

本次主要介绍栅格属性工具集中的设置栅格属性工具。

1、概念：

设置栅格属性工具用于定义栅格或镶嵌数据集的统计数据以及元数据属性。

1）、可以设置的统计数据包括每个波段的最小值、最大值、标准差和平均值。可以从 XML 文件中读取这些统计数据。

2）、元数据属性是ArcGIS为栅格数据提供的元数据字段，主要用于存储遥感数据、科学数据集和专业栅格产品的辅助信息。它们不直接影响栅格显示，但为数据分析提供重要上下文信息。可以设置的属性包括（所有属性均不区分大小写，有些数据可能具有额外的附加属性）：

AcquisitionDate——数据采集日期时间（ISO格式）
BandName——波段名称描述
BlockName——数据块/分块名称
CloudCover——云量覆盖百分比
DatasetTag——数据集分类标签
Dimensions——数据维度信息
FlowDirection——水流方向算法标识
Footprint——数据覆盖范围（WKT格式）
HighCellSize——最大像元尺寸
LowCellSize——最小像元尺寸
MinCellSize——最小分辨率值
MaxCellSize——最大分辨率值
OffNadir——传感器离天底角（度）
ParentRasterType——原始数据产品类型
ParentTemplate——处理模板名称
PerspectiveX——透视点X坐标
PerspectiveY——透视点Y坐标
PerspectiveZ——透视点Z坐标
ProductName——产品名称
RadianceBias——辐射亮度偏置值
RadianceGain——辐射亮度增益系数
ReflectanceBias——反射率偏置值
RefelctanceGain——反射率增益系数
Segmented——是否分段数据（1/0）
SensorAzimuth——传感器方位角（度）
SensorElevation——传感器高度角（度）
SensorName——传感器名称
SolarIrradiance——太阳辐照度（W/m²/μm）
SourceBandIndex——原始波段索引号
StdPressure——标准气压（hPa）
StdPressure_Max——最大标准气压（hPa）
StdTemperature——标准温度（K）
StdTemperature_Max——最高标准温度（K）
StdTime——标准起始时间
StdTime_Max——标准结束时间
StdZ——基准海拔高度（m）
StdZ_max——最大海拔高度（m）
SunAzimuth——太阳方位角（度）
SunElevation——太阳高度角（度）
ThermalConstant_K1——热红外常数K1
ThermalConstant_K2——热红外常数K2
Variable——变量名称标识
VerticalAccuracy——垂直精度（m）
WavelengthMin——波段最小波长（μm）
WavelengthMax——波段最大波长（μm）

该工具是栅格数据后期处理的关键工具，特别适用于数据标准化和系统集成前的属性规范化处理。

2、工具：

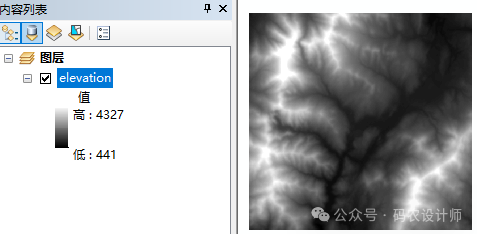

加载栅格数据集【elevation】。

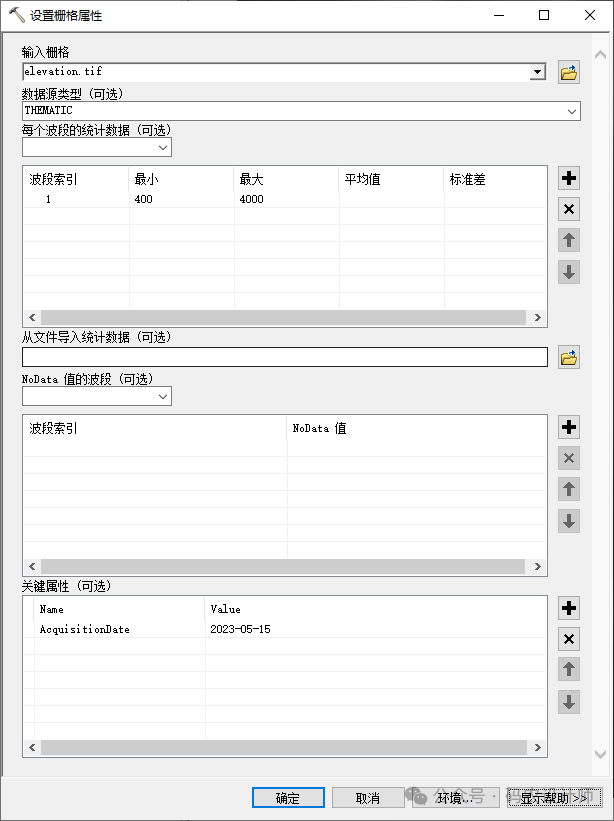

选择【系统工具箱→Data Management Tools→栅格→栅格属性→设置栅格属性】工具，在弹出的对话框中进行设置。

输入栅格：要设置其属性的栅格数据集或镶嵌数据集。

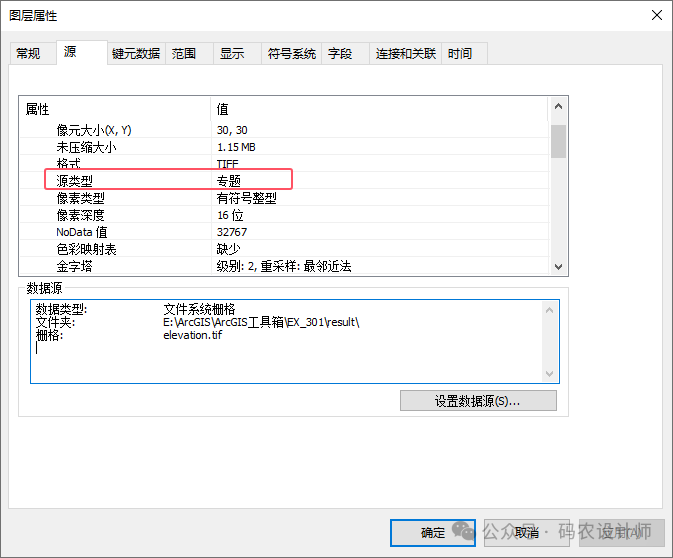

数据源类型 (可选)：镶嵌数据集中的影像类型。

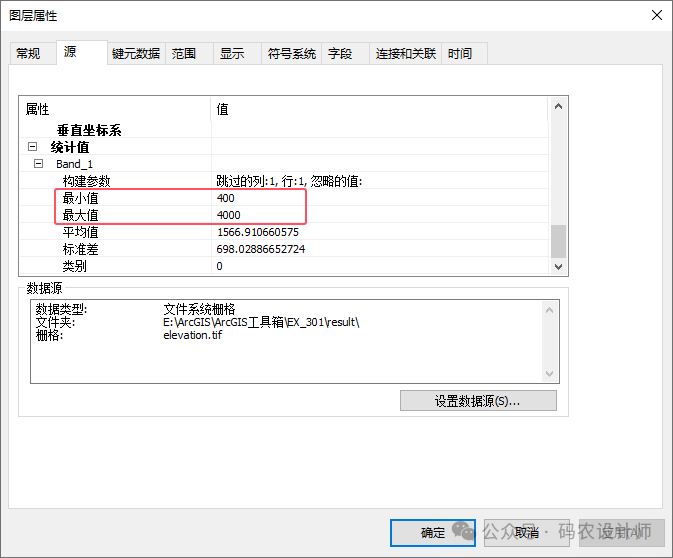

每个波段的统计数据 (可选)：为最小值、最大值、平均值和标准差指定波段和值。
从文件导入统计数据 (可选)：包含统计数据的 .xml 文件。可通过从其他栅格或镶嵌数据集中导出统计数据来创建此文件。
NoData 值的波段 (可选)：为每个波段指定 NoData 值。每个波段都可定义唯一的 NoData 值，也可为所有波段指定相同的值。如果选择多个 NoData 值，则用空格分隔各值。

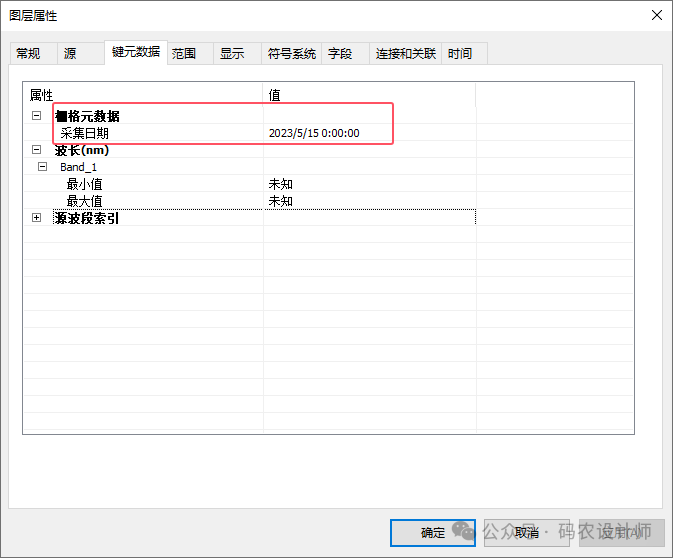

关键属性 (可选)：根据需要设置属性。
