1、概念：

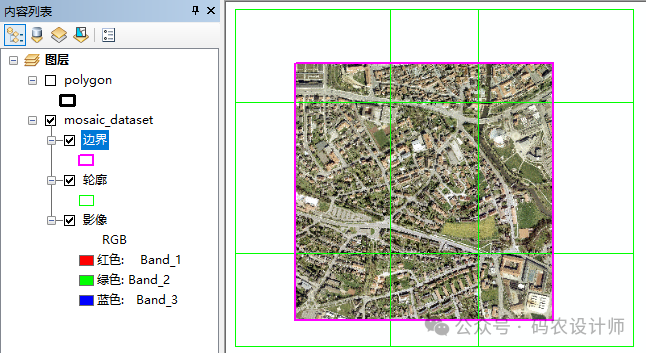

导入镶嵌数据集几何工具用于修改镶嵌数据集中轮廓线、边界或接缝线的几何，使其与要素类相匹配。
该工具可根据公用属性字段将镶嵌数据集中的要素与要素类中的要素进行匹配。
-

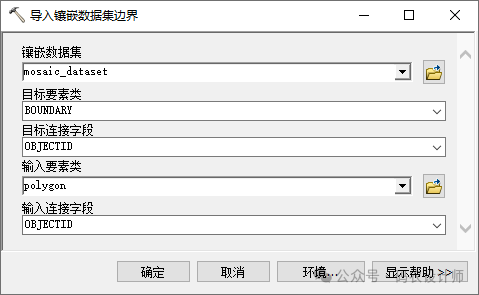

2、工具：
-
镶嵌数据集：要编辑其几何的镶嵌数据集。 -
目标要素类：要更改的几何。包括，FOOTPRINT（轮廓线面）、SEAMLINE（接缝面）、BOUNDARY（边界面 ）。 -
目标连接字段：镶嵌数据集中充当连接基础的字段。 -
输入要素类：具有新几何的要素类。 -
输入连接字段：输入要素类中用作连接基础的字段。

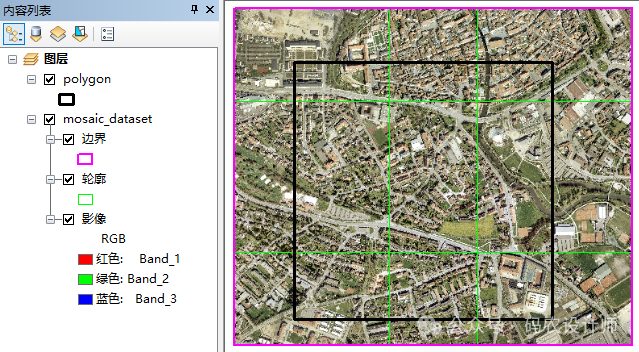

设置完成，点击确定，得到更新后的镶嵌数据集几何，可以看到新的边界信息被应用到镶嵌数据集中。
