【ArcGIS工具箱】367.转为KML——地图转KML

链接：https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码：mnsj

将地图文档转换为 KML 文件，其中包含 Esri 几何和符号系统的转换。该文件采用 ZIP 压缩方式压缩，其扩展名为 .kmz，任何 KML 客户端都可以读取该文件，包括 Explorer for ArcGIS、ArcGlobe 和 Google Earth。

• 地图数据框名称：一次只能将一个数据框导出为 KML，地图数据框名称将用作 KML 中的顶部名称。
• 地图数据框描述：数据框描述用作顶层 KML 项目弹出窗口的显示内容。
• 图例：在地图文档布局视图中添加的图例将作为 KML 屏幕叠加和按钮文件夹添加，按钮文件夹可用于更改图例在屏幕上的显示位置。只有在使用地图转 KML 工具时才会在 KML 中添加图例叠加。

关于地图属性和 KML 转换的详细内容可以查看官方文档：

https://desktop.arcgis.com/zh-cn/arcmap/10.6/manage-data/kml/creating-kml-in-arcgis-for-desktop.htm

• 2、工具：

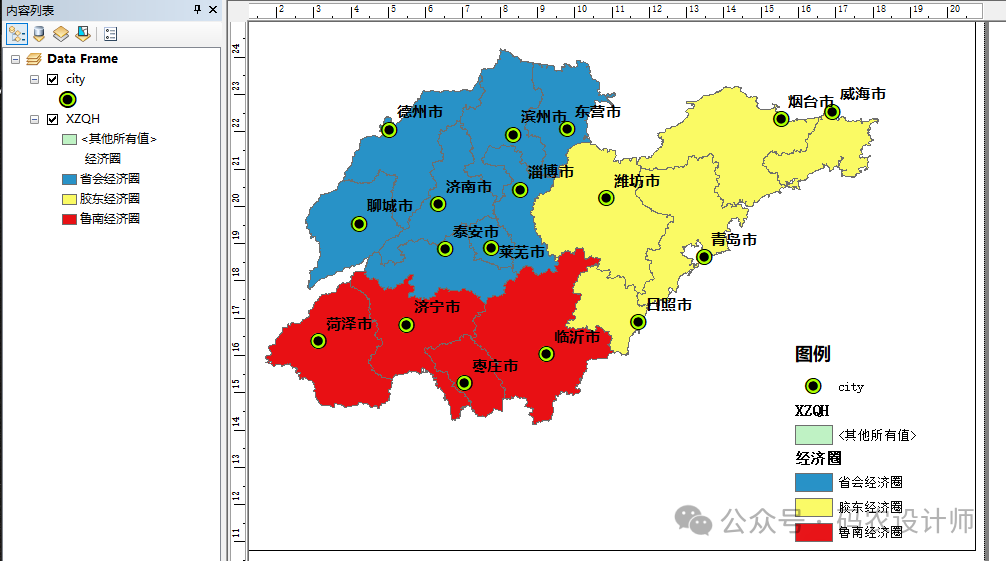

• 为【city】点要素图层添加了图层标注；
• 为【XZQH】面要素图层设置了符号系统；
• 设置地图数据框名称为Data Frame；

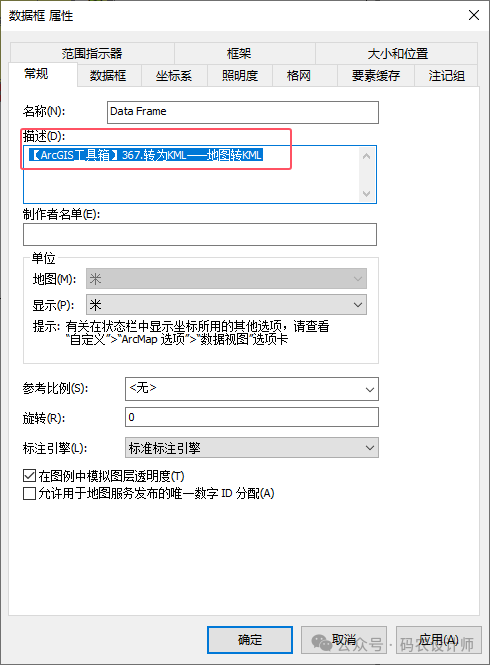

• 为数据框添加描述文字；
• 在布局视图中添加了图例。

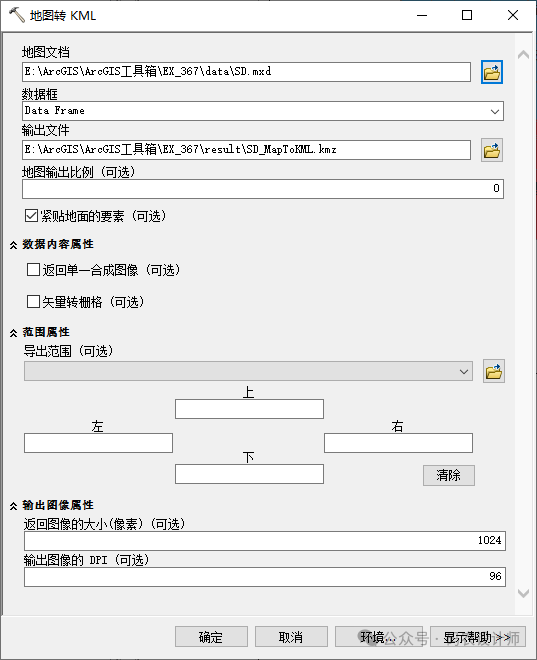

• 地图文档：要转换为 KML 的地图文档。
• 数据框：要转换为 KML 的地图文档的数据框。
• 输出文件：待写入的 KML 文件。该文件是压缩文件，扩展名为 .kmz。
• 地图输出比例 (可选)：导出地图文档中的每个图层时所使用的比例。此参数对任何比例可变选项都很重要，例如图层可见性或按比例渲染。如果此图层在导出比例下不可见，则其不会包含在已创建的 KML 文件中。如果没有比例相关选项，则可使用任何值（例如 1）。
• 紧贴地面的要素 (可选)：大多数 KML 查看器将绝对值设置为海平面并使用基于该值的高程（Z 值）绘制要素。选中时，会覆盖要素中的 Z 值或将其强制固定于地面，如果未使用 3D 要素或要素的 Z 值可能不遵循相对于海平面的值，则应使用此设置。未选中时，将创建考虑要素 Z 值的输出 KML 文件。
• 返回单一合成图像 (可选)：选中时，输出 KML 文件将是表示源图层中的栅格或矢量要素的单一合成图像，KML 中的单个要素和图层将不可选择，但是可减小输出 KML 文件的大小。
• 矢量转栅格 (可选)：选中时，在 KML 输出中将地图中的各矢量图层转换为独立的栅格图像，各输出 KML 栅格图层为可选状态，并且可以在特定 KML 客户端中调整其透明度。 取消选中时，以 KML 矢量形式保留地图中的矢量图层。
• 导出范围 (可选)：待导出区域的地理范围。定义范围框（在 WGS84 坐标系中）或选择定义范围的图层或数据集。
• 返回图像的大小(像素) (可选)：以像素为单位返回图像的大小。定义输出 KML 文档中所有栅格的垂直和水平分辨率。将该参数与输出图像的 DPI 参数配合使用可控制输出图像的分辨率。
• 输出图像的 DPI (可选)：定义输出 KML 文档中所有栅格的设备分辨率。典型的屏幕分辨率是 96 dpi。如果地图内的数据支持高分辨率并且 KML 需要高分辨率，则考虑增加值。将该参数与图像大小参数配合使用可控制输出图像的分辨率。

设置完成，点击确定，得到转换后KML文件。

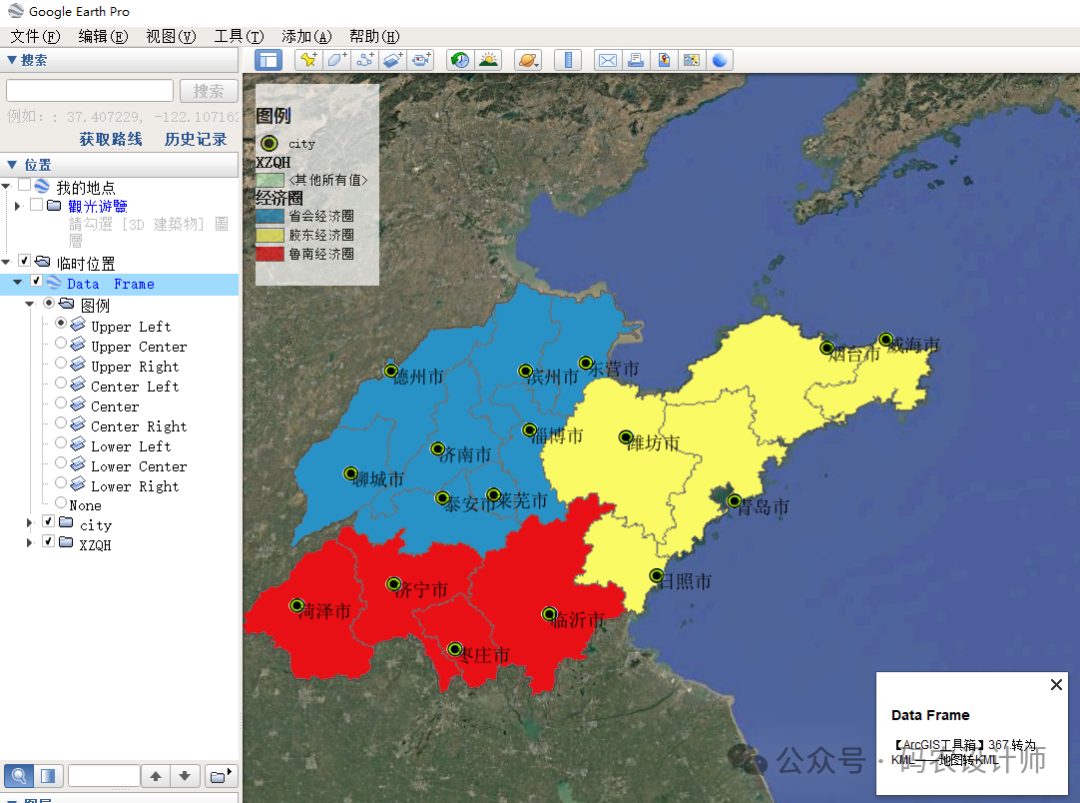

打开Google Earth，加载转换得到的KML文件，可以看到地图数据框名称用作 KML 中的顶部名称，点击时弹出的窗口显示内容为数据框描述文字。另外，设置的图层标注、符号系统以及图例均会正常显示。并且KML 中的单个要素和图层可以进行选择是否显示，图例可以选择显示位置。
