本系列配套练习数据下载链接：

链接：https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码：mnsj

如有需要请尽快下载。如若失效，我也会在最新发布文章中更新下载链接。

“数据管理”工具箱中的投影和变换集包含一组可用于将地理数据从一个地图投影转换为另一个地图投影的工具。此外，还提供了用于变换栅格数据集的附加工具，如平移、重设比例和旋转。

投影和变换工具集包含栅格工具集（包含翻转、镜像等9个工具）、创建空间参考、定义投影、投影、创建自定义地理（坐标）变换等工具。

本次主要介绍栅格工具集中的旋转工具。

1、概念：

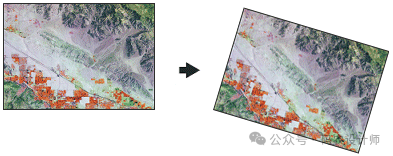

旋转工具用于围绕指定枢轴点转动栅格数据集。

图片来源：ArcMap官方文档

—————-

可将输出结果保存为 BIL、BIP、BMP、BSQ、DAT、Esri Grid、GIF、IMG、JPEG、JPEG 2000、PNG、TIFF、MRF、CRF 格式或任意地理数据库栅格数据集。其中，将栅格数据集存储到 JPEG 文件、JPEG 2000 文件、TIFF 文件或地理数据库时，可在地理处理环境中指定压缩类型和压缩质量。

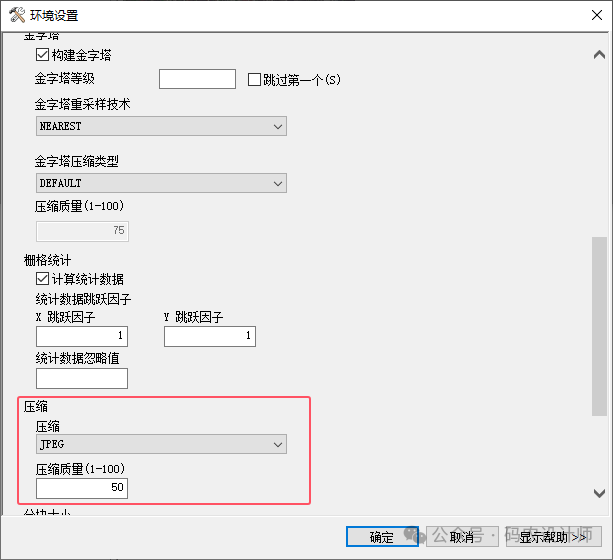

关于压缩（环境设置）的具体内容可以查看官方文档：

https://pro.arcgis.com/zh-cn/pro-app/latest/tool-reference/environment-settings/compression.htm

2、工具：

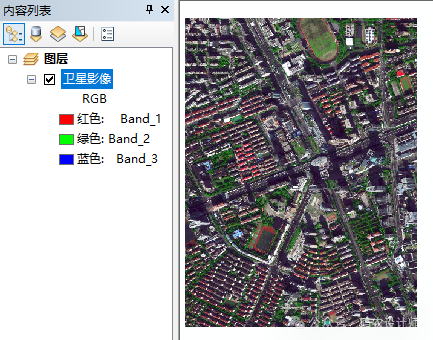

加载【卫星影像】栅格数据。

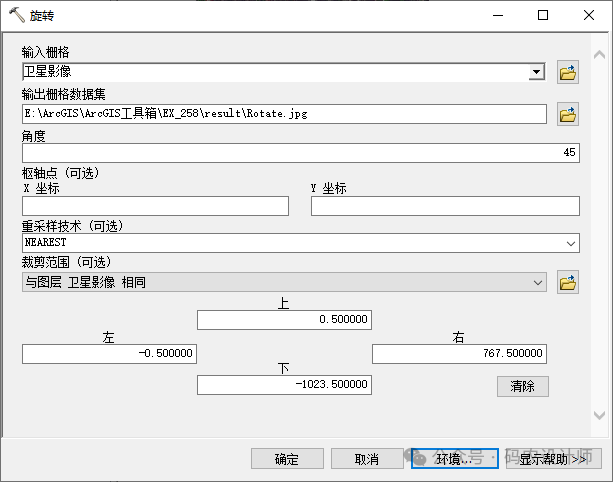

选择【系统工具箱→Data Management Tools→投影和变换→栅格→旋转】工具，在弹出的对话框中进行设置。

输入栅格：需要旋转的栅格数据集。
输出栅格数据集：旋转后的栅格数据存储位置。可以指定文件扩展名，如 .tif（TIFF 格式）、.jpg（JPEG 格式）等。其中，将栅格数据集存储到 JPEG 文件、JPEG 2000 文件、TIFF 文件或地理数据库时，可在地理处理环境中指定压缩类型和压缩质量。
角度：顺时针旋转栅格的角度（0到360度之间）。若要逆时针旋转栅格，则需要将角度指定为负值。角度可以指定为整型值或浮点型值。
枢轴点 (可选)：选择旋转栅格所围绕的点。如果留空，输入栅格数据集的左下角将用作枢轴。
重采样技术 (可选)：要使用的重采样算法，仅当角度不是 90 的倍数时，才会执行重采样操作。默认设置为 NEAREST。
裁剪范围 (可选)：指定栅格数据集的处理范围。
