【ArcGIS工具箱】265.图表——保存图表

2025年5月6日

6

本系列配套练习数据下载链接：

链接：https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码：mnsj

如有需要请尽快下载。如若失效，我也会在最新发布文章中更新下载链接。

“数据管理”工具箱中的图表工具集提供了用于创建和保存图表的工具。使用这些工具可以创建各种图表（例如，条形图、折线图等）并将它们保存为图表文件或图像。

图表工具集包含生成图表、保存图表两个工具。

本次主要介绍保存图表工具。

保存图表工具用于将图表保存为图表文件 (.grf) 或者以下某一图像或矢量格式：

图像格式	矢量格式
Windows 位图 (.bmp)	可伸缩矢量图形 (.svg)
GIF (.gif)	Adobe Acrobat PDF (.pdf)
JPEG (.jpg)	Encapsulated PostsScript (.eps)
可移植网络图形 (.png)	增强型图元文件 (.emf)
画笔 (.pcx)	Windows 元文件 (.wmf)

需要注意的是，该工具不适用于非 Windows 平台。

在【data】文件夹中有.grf文件。

GRF 文件是 ArcGIS 中的一种专用文件格式，用于存储图表（Graph）的定义和数据。它是 ArcGIS 图表工具集（Graph Toolset）中生成和保存图表时使用的一种文件类型。

GRF 文件保存了图表的完整定义，包括图表的类型（如条形图、折线图、饼图等）、数据源、图表的布局（标题、坐标轴、图例等）、样式（颜色、字体等）以及图表的数据。

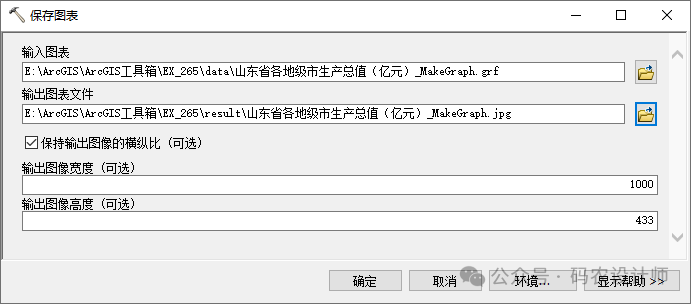

选择【系统工具箱→Data Management Tools→图表→保存图表】工具，在弹出的对话框中进行设置。

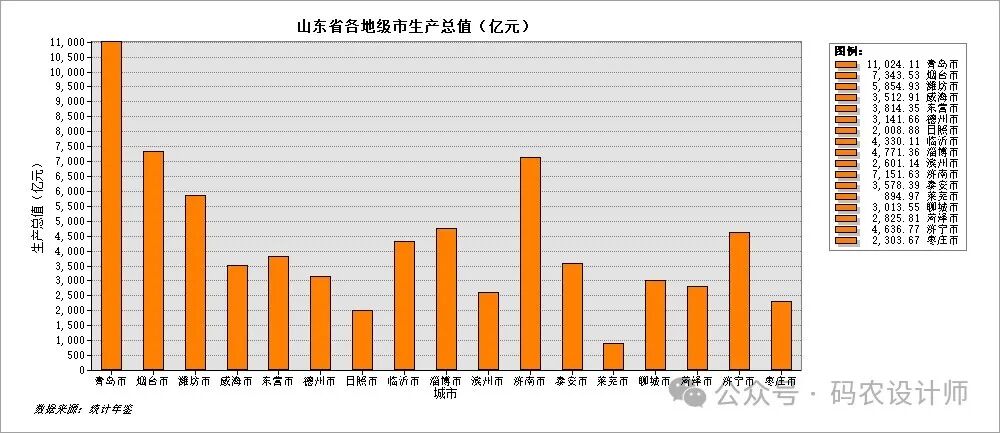

设置完成，点击确定，得到输出的图表文件。
