【ArcGIS工具箱】268.图层和表视图——保存至图层文件

2025年5月9日

7

本系列配套练习数据下载链接：

链接：https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码：mnsj

如有需要请尽快下载。如若失效，我也会在最新发布文章中更新下载链接。

“数据管理”工具箱中的图层和表视图工具集提供了一系列用于创建和处理图层、图层文件和表视图的工具。

图层和表视图工具集包含创建要素图层、创建 LAS 数据集图层、创建镶嵌图层、创建查询图层、创建表视图、创建 XY 事件图层等15个工具。

本次主要介绍保存至图层文件工具。

保存至图层文件工具用于从地图图层中创建输出图层文件 (.lyr)。图层文件存储很多输入图层的属性，例如：符号系统、标注和自定义弹出窗口。

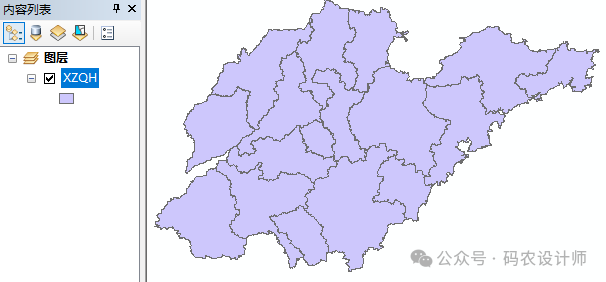

加载【XZQH】面要素。

对要素图层进行符号化。本次采用与样式中的符号匹配，即将图层类别字段值与所引用的样式总的符号字段值进行匹配，匹配成功后该字段值会使用所引用的样式中的符号。

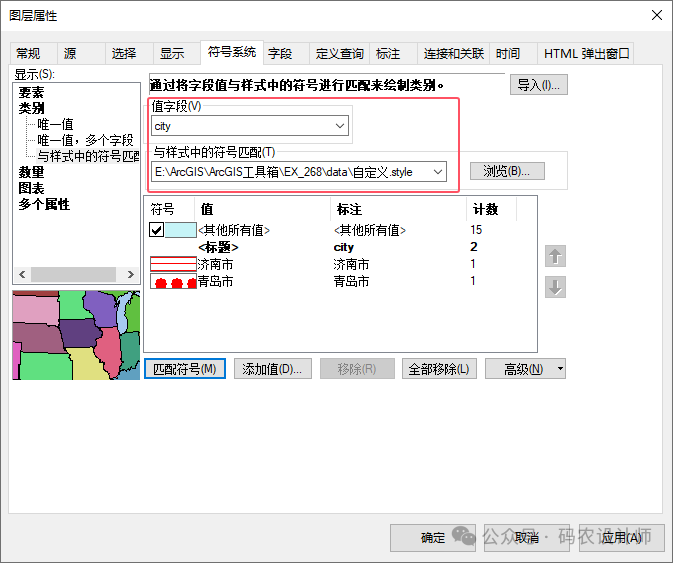

打开图像属性对话框，在显示列表栏中选择【类别→与样式中的符号匹配】，在值字段下拉框中选择字段（本次为city字段），在与样式中的符号匹配区域点击浏览按钮选择样式文件（本次为data文件夹下的自定义.style文件），单击匹配符号按钮，会根据字段进行匹配。

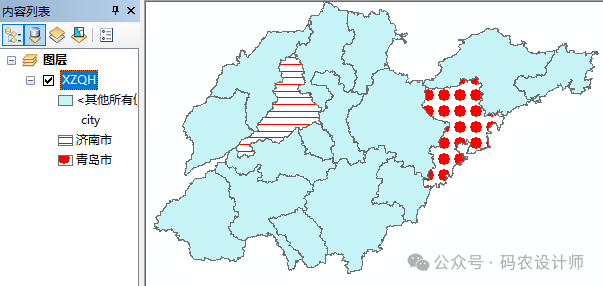

点击确定，可以看到图层已根据引用的符号样式进行了显示。

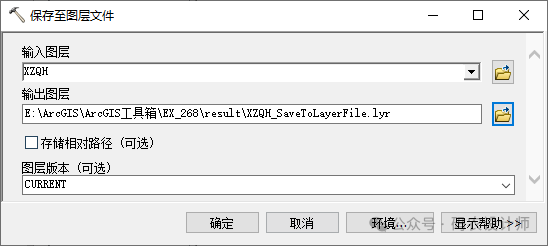

选择【系统工具箱→Data Management Tools→图层和表视图→保存至图层文件】工具，在弹出的对话框中进行设置。

输入图层：要保存为图层文件的地图图层。除了地图图层之外，该工具也接受通过工具创建的图层，例如：创建要素图层或创建 XY 事件图层。如果输入图层包含已应用到其中的选择内容，则输出图层文件将保留此选择内容。
输出图层：要创建的输出图层文件 (.lyr)。
存储相对路径 (可选)：确定输出图层文件是存储磁盘上源数据的相对路径还是绝对路径。
图层版本 (可选)：指定输出图层文件的版本。默认为“当前版本”。

设置完成，点击确定，得到输出的图层文件 (.lyr)。
