【ArcGIS工具箱】284.要素类——整合

2025年5月25日

6

本系列配套练习数据下载链接：

链接：https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码：mnsj

如有需要请尽快下载。如若失效，我也会在最新发布文章中更新下载链接。

“数据管理”工具箱中的要素类工具集提供了一系列专用于执行基本要素类（具有相同几何类型的要素的集合，包括点、线、面或注记）管理的工具。

要素类工具集包含创建要素类、创建未注册要素类、追加注记要素类、计算默认空间格网索引、计算默认 XY 容差、整合、重新计算要素类范围、更新注记要素类8个工具。

本次主要介绍整合工具。

1、概念：

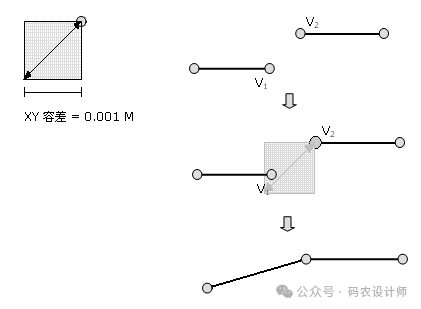

整合工具基于一个或多个要素类中要素之间的要素折点的坐标位置的分析，将彼此间距离在指定范围内的折点视为表示同一个位置，并被指定一个共有坐标值，即将它们定位于同一点。此外，该工具还会在要素折点位于边的 x,y 容差范围内以及线段相交的位置处添加折点。该工具仅支持将简单要素类作为输入（点、多点、线或面）。

需要注意的是，该工具会修改输入数据。

图片来源：ArcMap官方文档

—————-

通过整合操作，可以解决数据中存在的许多潜在问题，包括：极小的过失或未及的处理、重复线段的自动分离删除以及沿边界线的坐标稀疏化等。

2、工具：

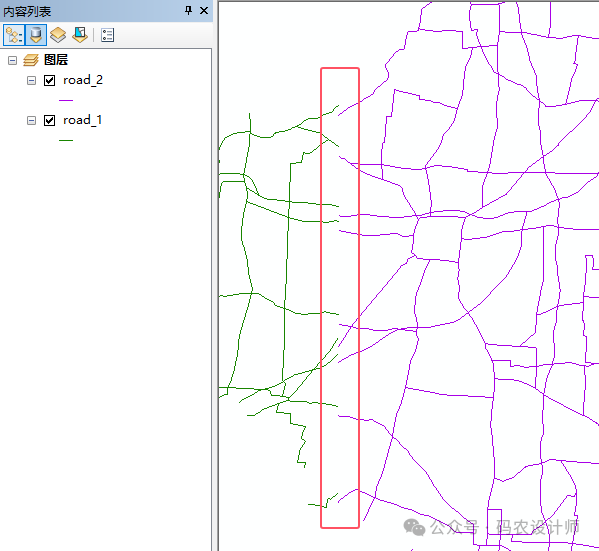

加载【road_1】和【road_2】两个线要素，可以看到两个要素连接位置有空间错位。

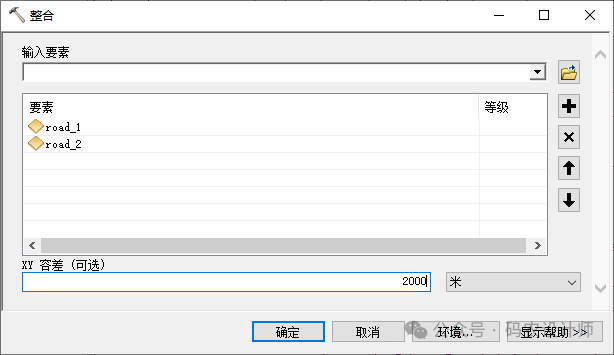

选择【系统工具箱→Data Management Tools→要素类→整合】工具，在弹出的对话框中进行设置。

输入要素：要整合的要素类。如果要素间的距离小于容差，则折点或点将被聚类（移动至重合状态）。等级较低的要素类或图层将捕捉到等级较高的要素类或图层中的要素（其中 1 级高于 2 级）。需要注意的是，如果使用的 x,y 容差较大，则等级为 1 的要素类中的要素甚至也可能发生移动。
XY 容差 (可选)：该距离可确定一个范围，要素折点将在此范围内实现重合。如果要最大限度的减少不必要的折点移动，x,y 容差应该非常小。如果未指定任何值，则将使用输入列表中第一个数据集的 xy 容差。
