【ArcGIS工具箱】292.数据比较——检测要素更改

2025年6月2日

7

本系列配套练习数据下载链接：

链接：https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码：mnsj

如有需要请尽快下载。如若失效，我也会在最新发布文章中更新下载链接。

“数据管理”工具箱中的数据比较工具集提供了一系列用于将一个数据集与另一个数据集进行比较的工具，用于计算两数据集的异同点。可以使用这些工具来识别对数据集所做的更改。

数据比较工具集包含检测要素更改、要素比较、文件比较、栅格比较、表比较、TIN 比较6个工具。

本次主要介绍检测要素更改工具。

1、概念：

检测要素更改工具用于检测更新线要素与基线要素之间的空间更改和属性更改，并创建一个包含匹配的更新要素及其更改信息、不匹配的更新要素和不匹配的基础要素的输出要素类。

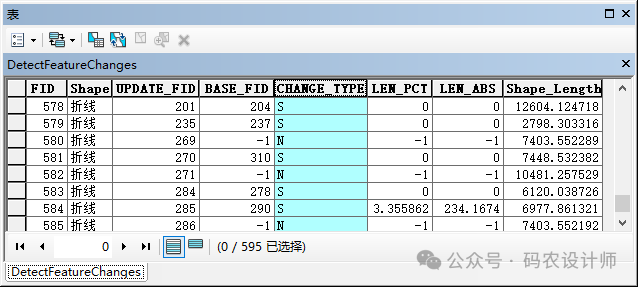

输出要素类包含所有参与的更新要素（匹配的和不匹配的）以及任何不匹配的基础要素。检测到的更改的相关信息将写入以下字段：

UPDATE_FID：更新要素的要素 ID。不匹配的基础要素的值为 -1。
BASE_FID：基础要素的要素 ID。不匹配的更新要素的值为 -1。
CHANGE_TYPE：检测到的更改类型如下：

1）、S 代表空间，表示空间发生更改的匹配更新要素。

2）、A 代表属性，表示属性发生更改的匹配更新要素。

3）、SA 代表空间和属性，表示空间和属性均发生更改的匹配更新要素。

4）、S_LD 代表空间更改以及线的反方向。

5）、SA_LD 代表空间和属性的更改以及线的反方向。

6）、NC 代表无更改，表示未发生任何更改的匹配更新要素。

7）、N 代表新要素，表示新加入基础数据的不匹配更新要素。

8）、D 代表删除，表示可能需要从基础数据中删除的不匹配基础要素。

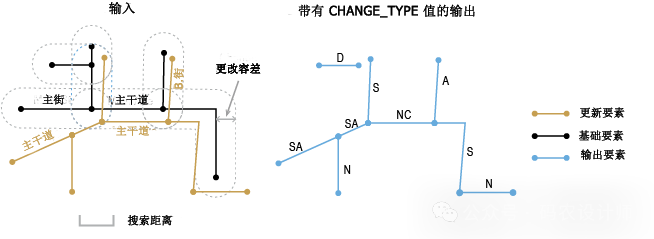

图片来源：ArcMap官方文档

—————-

需要注意的是，要素匹配精度主要取决于两项输入的数据质量、复杂度和相似度。在预处理过程中，需要尽可能减少数据错误，并选择相关要素作为输入。通常情况下，如果某个输入数据集内的要素具有正确的拓扑结构和有效的几何，且本身为单部件而无重复，这将非常有用，否则可能会出现意外结果。

2、工具：

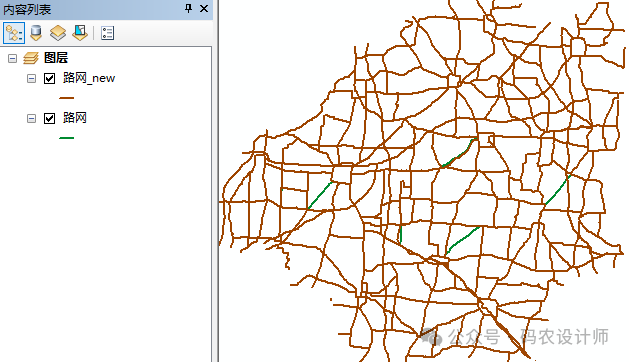

加载后续用于要素比较的两个线要素图层【路网】和【路网_new】。

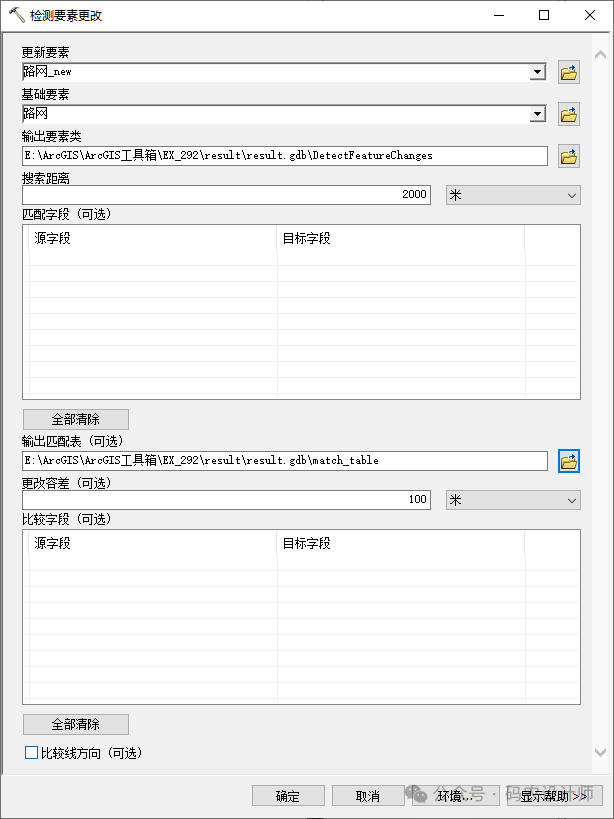

选择【系统工具箱→Data Management Tools→数据比较→检测要素更改】工具，在弹出的对话框中进行设置。

更新要素：与基础要素进行比较的线要素。
基础要素：与更新要素进行比较以检测更改的线要素。

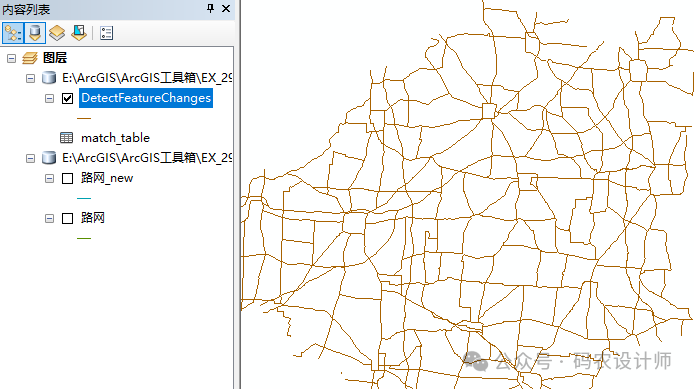

输出要素类：含更改信息的输出线要素类。输出包含所有参与的更新要素（匹配的和不匹配的）以及任何不匹配的基础要素。
搜索距离：用于查找匹配候选项。应使用足以获取相应要素间大多数偏移的距离，但是距离不可过大，以防止出现对过多候选项的不必要处理并避免得出错误匹配的潜在风险。另外，可以选择首选单位，默认为要素单位。
匹配字段 (可选)：来自更新要素和基础要素的字段列表。如果在匹配字段参数中指定了一对或多对字段，则将根据这些字段值来检查空间匹配候选项，从而帮助确定正确的匹配。

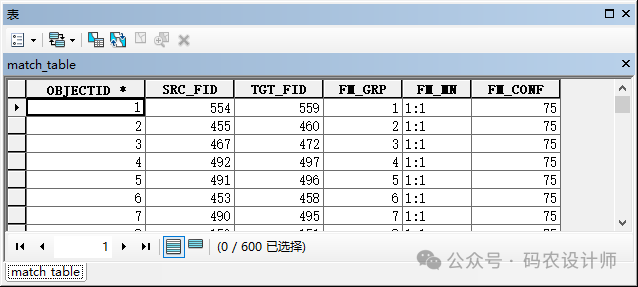

输出匹配表 (可选)：包含完整的要素匹配信息的输出表，其中包括源 FID 与目标 FID、匹配组、匹配关系以及从空间和属性匹配条件中获取的匹配置信度级别。这些信息能够帮助我们了解匹配情况，并有助于进行后检查、后编辑和进一步分析。
更改容差 (可选)：用于确定是否存在空间更改的距离。工具将根据该容差检查所有匹配的更新要素和基础要素。如果更新要素或基础要素有任意部分落在匹配的要素区域之外，则将其视为空间更改。距离可以等于或大于零，当指定值大于零时，输出中将包括 LEN_PCT可根据匹配组存储长度百分比值和 LEN_ABS（可根据匹配组存储以要素单位计量的绝对长度值）字段。LEN_PCT 和 LEN_ABS 值有助于确定更改是否明显。值越大，更改越明显。仅具有空间更改的要素可获得这些值；其他要素获得的值为 -1。
比较字段 (可选)：用于确定匹配更新要素与基础要素之间是否存在属性更改的字段。
比较线方向 (可选)：指定是否为匹配要素比较线方向。
