“数据管理”工具箱中的栅格工具集提供了一系列用于执行栅格数据管理和栅格处理。借助这些工具，可以处理栅格数据集属性以及创建和处理栅格数据。栅格工具集包括多个子工具集，每个子工具集针对栅格数据的不同方面进行操作。

栅格工具集包含镶嵌数据集、正射映射、栅格数据集、栅格处理、栅格属性6个工具集。

本次主要介绍镶嵌数据集工具集中的计算像元大小范围工具。

1、概念：

计算像元大小范围工具用于根据空间分辨率计算镶嵌数据集中栅格数据集的可见性等级。

该工具将自动计算镶嵌数据集项目的像元尺寸范围。计算的像元尺寸范围存储在镶嵌数据集属性表的 MinPS 和 MaxPS 列中。如果 MinPS 和 MaxPS 列需要特定的值，也可以手动编辑这些值。通过设置像元大小范围，可以确保在不同比例尺下显示最合适的栅格数据集，提高显示性能。

MinPS（最小像元大小）：

表示在地图上显示栅格数据的最小比例尺。如果地图的比例尺小于 MinPS，则不会显示该栅格数据。

像元大小和比例的关系为：像元大小 = 比例 * 0.0254 / 96、比例 = 像元大小 * 96 / 0.0254。

MaxPS（最大像元大小）：

表示在地图上显示栅格数据的最大比例尺。如果地图的比例尺大于 MaxPS，则不会显示该栅格数据。

像元大小和比例的关系为：像元大小 = 比例 * 0.0254 / 96、比例 = 像元大小 * 96 / 0.0254。

2、工具：

加载【mosaic_dataset】镶嵌数据集。

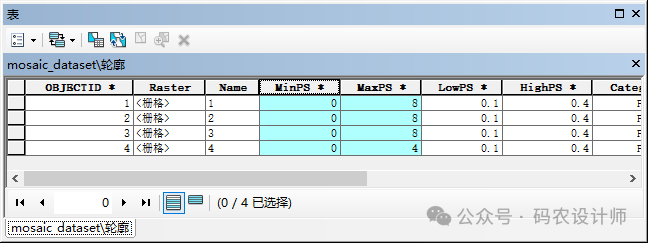

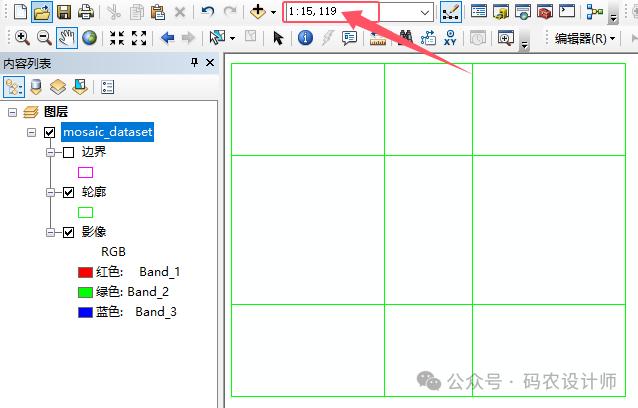

在内容列表窗口右击镶嵌数据集图层，选择【打开→属性表】，打开属性表即可查看 MinPS 和 MaxPS的值。根据【比例 = 像元大小 * 96 / 0.0254】的计算公式，当MaxPS=4时，显示图像的最大比例为4 * 96 / 0.0254≈15,118.1。因此在1:15,119比例下不会显示栅格数据。

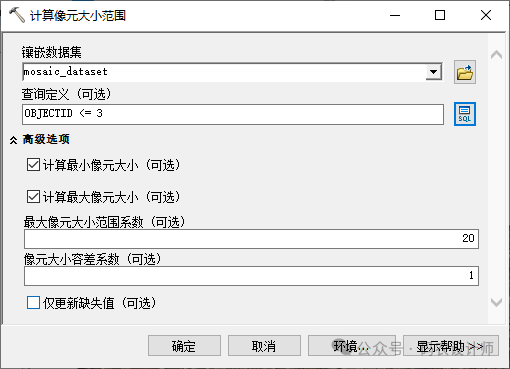

选择【系统工具箱→Data Management Tools→栅格→镶嵌数据集→计算像元大小范围】工具，在弹出的对话框中进行设置。

镶嵌数据集：要计算可见性等级的镶嵌数据集。
查询定义 (可选)：用于在镶嵌数据集中选择要计算可见性等级的特定栅格的 SQL 表达式。如果未指定任何查询，则计算所有镶嵌数据集项目的像元尺寸范围。
计算最小像元大小 (可选)：是否计算镶嵌数据集中每个选定栅格数据集的最小像素大小。
计算最大像元大小 (可选)：是否计算镶嵌数据集中每个选定栅格的最大像素大小。
最大像元大小范围系数 (可选)：设置应用于原始分辨率的倍增系数。默认值为 10，表示分辨率为 30 米的影像将在适用于 300 米的比例下可见。
像元大小容差系数 (可选)：使用此系数将分辨率相似（即具有相同标称分辨率）的影像划分为一组。例如，可通过将此系数设为 0.1 将 1 m 影像和 0.9 m 影像组合在一起，因为它们之间的差距不超过各自的 10%。
仅更新缺失值 (可选)：是否仅计算缺失像元大小范围的值。
