【ArcGIS工具箱】342.栅格——定义镶嵌数据集NoData

2025年8月12日

7

本系列配套练习数据下载链接：

链接：https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码：mnsj

如有需要请尽快下载。如若失效，我也会在最新发布文章中更新下载链接。

“数据管理”工具箱中的栅格工具集提供了一系列用于执行栅格数据管理和栅格处理。借助这些工具，可以处理栅格数据集属性以及创建和处理栅格数据。栅格工具集包括多个子工具集，每个子工具集针对栅格数据的不同方面进行操作。

栅格工具集包含镶嵌数据集、正射映射、栅格数据集、栅格处理、栅格属性6个工具集。

本次主要介绍镶嵌数据集工具集中的定义镶嵌数据集NoData工具。

定义镶嵌数据集NoData工具用于为镶嵌数据集中的一个或多个波段定义 NoData 值。定义 NoData 值后，这些值在处理和显示镶嵌数据集时将被忽略。

如果镶嵌数据集中的每个栅格数据项的函数链包含“合成波段”函数，或者栅格数据在添加时使用了会添加“合成波段”函数的栅格类型，则指定的 NoData 值将应用于所有波段。

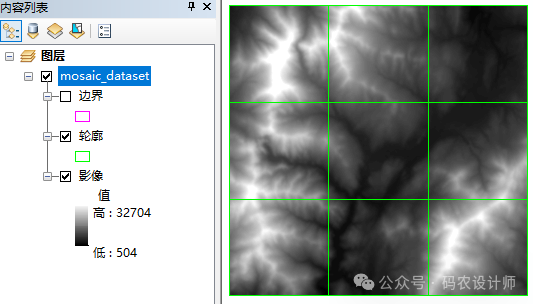

加载【mosaic_dataset】镶嵌数据集。

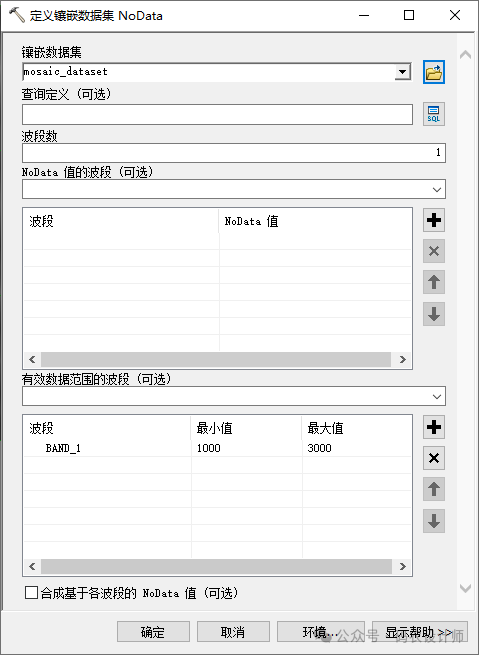

选择【系统工具箱→Data Management Tools→栅格→镶嵌数据集→定义镶嵌数据集NoData】工具，在弹出的对话框中进行设置。

镶嵌数据集：希望更新 NoData 值的镶嵌数据集。
查询定义 (可选)：用来在镶嵌数据集中选择特定栅格的 SQL 语句。只有所选栅格的 NoData 值会更改。
波段数：镶嵌数据集内的波段数。
NoData 值的波段 (可选)：为每个波段指定 NoData 值。每个波段都可定义唯一的 NoData 值，也可为所有波段指定相同的值。从下拉列表中选择波段，然后输入一个值或多个值。如果选择多个 NoData 值，则用空格分隔各值。
有效数据范围的波段 (可选)：指定为每个波段显示的值范围。会将此范围外的值划分为 NoData。
合成基于各波段的 NoData 值 (可选)：选择是否所有波段必须为 NoData，才能将像素划分为 NoData。

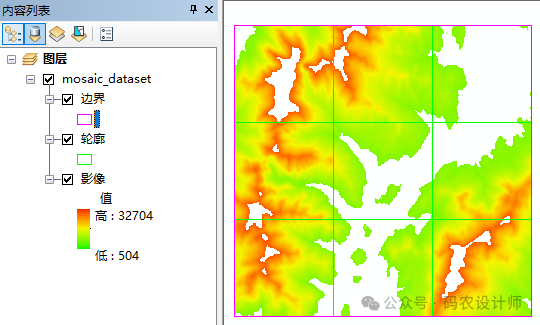

设置完成，点击确定，得到更新后的镶嵌数据集。可以看到设置的有效数据范围外的值被划分为了NoData。

本篇文章来源于微信公众号: 码农设计师
