【ArcGIS工具箱】352.由栅格转出——栅格转面

2025年8月27日

7

本系列配套练习数据下载链接：

链接：https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码：mnsj

如有需要请尽快下载。如若失效，我也会在最新发布文章中更新下载链接。

转换工具箱（Conversion Tools）是用于在不同数据格式之间进行转换的工具集。它提供了多种工具，用于将表格数据、栅格数据、要素数据等转换为其他格式，以满足不同的分析和数据共享需求。

转换工具箱中的由栅格转出工具集包含一系列将栅格数据转换为其他格式的工具。可以将栅格数据集中的信息转换为其他类型的数据结构（例如要素类），也可以将其转换为其他类型的文件（例如二进制文件或文本文件）。

本次主要介绍由栅格转出工具集中的栅格转面工具。

1、概念：

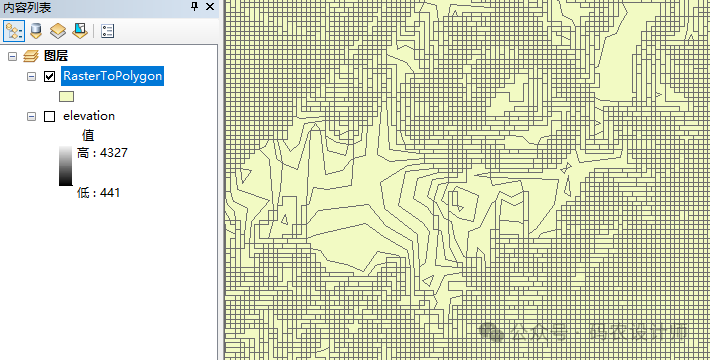

栅格转面工具用于将栅格数据集转换为面要素。

需要注意的是，如果在环境设置中指定了范围，且输出范围的左下角与输入栅格的任何像元角均不匹配，则在处理过程中将移动输入栅格的像元对齐位置，以与指定范围匹配。此移动操作将使用最近邻方法触发输入栅格的重采样。可以通过将输入栅格用作环境中的捕捉栅格（Snap Raster），避免因范围设置导致的像元对齐移动。

2、工具：

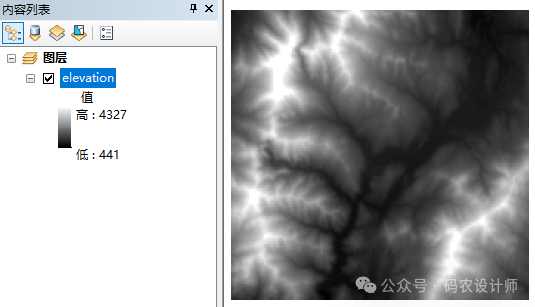

加载【elevation】栅格数据集。

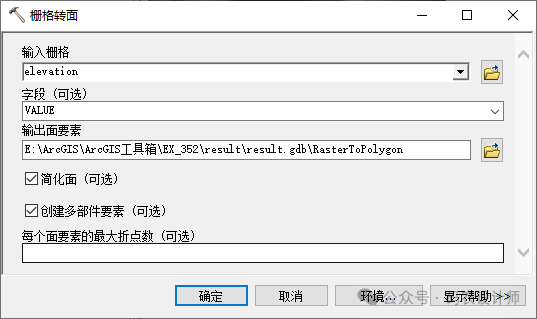

选择【系统工具箱→Conversion Tools→由栅格转出→栅格转面】工具，在弹出的对话框中进行设置。

输入栅格：输入栅格数据集。栅格数据必须是整型。

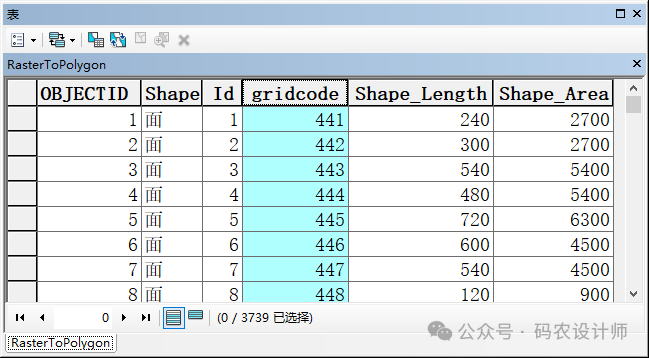

字段 (可选)：用于将输入栅格中像元值指定给输出面要素的字段。栅格字段可为整型或字符串型字段。
输出面要素：输出的面要素类。
简化面 (可选)：用于确定输出的面将平滑为简单的形状还是与输入栅格的像元边缘保持一致。选中时，输出面将平滑处理为简单的形状，面拥有最少线段数，同时尽可能接近原始栅格像元边缘。未选中时，面的边将与输入栅格的像元边缘完全保持一致，此时将面要素类转换回栅格，将产生与原始栅格相同的栅格。
创建多部件要素 (可选)：如果选中创建多部分要素参数，则输出将为多部分要素类，且通常处理速度更快。但是，如果输出要素类包含的要素数量过大，则可能会导致内存不足错误。分组过程类似于在融合工具中所使用的相应过程。
每个面要素的最大折点数 (可选)：该参数可用于根据指定的折点限制将面细分为更小的面。当输出要素包含大量折点时，改参数尤其有用。此参数产生的输出与切分工具创建的输出类似。
