1、概念：

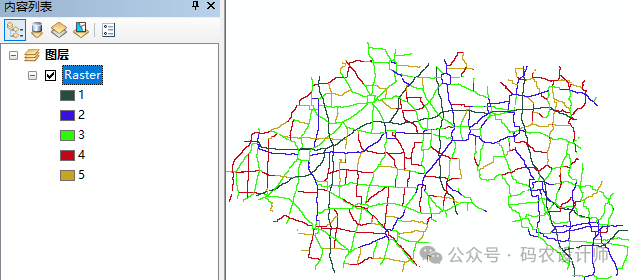

栅格转折线工具用于将栅格数据集转换为折线要素。适用于从栅格数据（如DEM、分类栅格等）中提取等高线、道路网络、水系等线性要素。
-

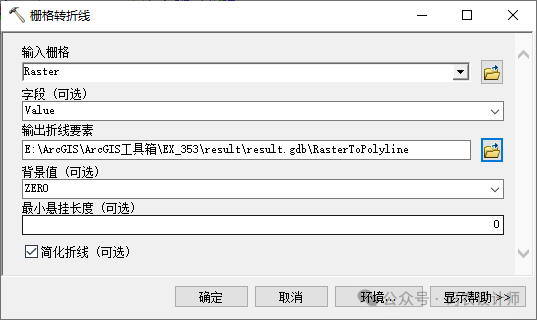

2、工具：
-
输入栅格：输入栅格数据集。栅格数据必须是整型。 -
字段 (可选)：此用于转换的栅格值字段。栅格字段可为整型或字符串型字段。 -
输出折线要素：输出线要素类。 -
背景值 (可选)：用于识别背景像元的值。ZERO选项表示背景由 zero 像元、less 像元或 NoData 像元组成，而所有值大于零的像元均将视为前景值。 NODATA选项表示背景由 NoData 单元组成，所有具备有效值的单元均属于前景单元。 -
最小悬挂长度 (可选)：将被保留的悬挂折线的最小长度值。 -
简化折线 (可选)：选中时，将在保持线的基本形状不变的前提下，通过移除其中小的凹进和凸起或无关紧要的折弯来简化线。

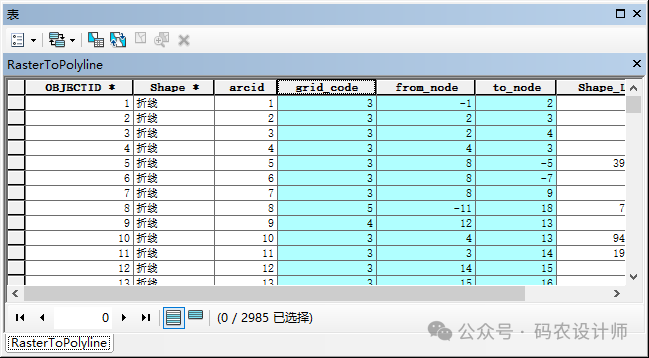

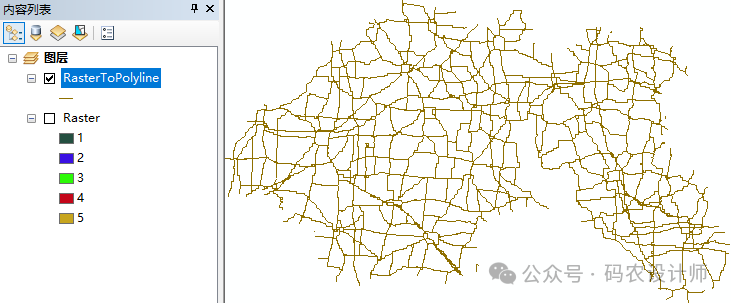

设置完成，点击确定，得到输出的线要素。线要素属性表中的grid_code字段存储了输入栅格中每个像元的值（在工具中指定的字段参数）。from_node 和 to_node这两个字段用于表示折线的起点和终点，在输出属性表中标识了每条折线的起始节点和结束节点，可以帮助用户更好地理解和分析折线的拓扑结构。
