【ArcGIS工具箱】371.转为CAD——导出为CAD

链接：https://pan.baidu.com/s/1imKDcw9wZWk_ItR8fwugZw?pwd=mnsj 提取码：mnsj

导出为CAD工具用于将一个或多个要素类或要素图层以及支持表中的值导出为 CAD 格式文件（DWG、DXF 或 DGN 格式）。

需要注意的是，种子文件和关键命名字段参数可用于控制输出的 CAD 文件中的图层、图形属性（例如颜色）和 AutoCAD 块定义。

• 除非用种子文件和/或关键字命名字段参数进行指定，否则默认输出会为每个输入要素类或要素图层创建工程图图层。

• 除非用种子文件和/或关键字命名字段参数进行指定，否则默认输出会使用输出的 CAD 文件格式的默认属性生成实体。

要向输入要素类添加关键命名字段，可使用【添加字段】工具。要按照功能类别一次性添加多个字段，可使用【添加CAD字段】工具。

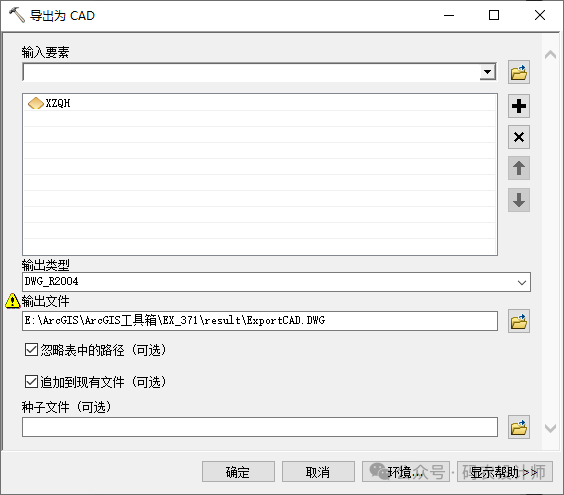

• 2、工具：

• 输入要素：要导出的要素类或要素图层集合。
• 输出类型：输出文件的 CAD 平台以及文件版本。该值将覆盖任何包含于关键名称列或别名列 CADFile_Type 中的 Output_Type 值。
• 输出文件：输出的 CAD 工程图文件的路径。该名称将覆盖任何包括在名为 DrawingPathName 的输入要素列或别名列中的绘图名称信息。
• 忽略表中的路径 (可选)：是否忽略 DrawingPathName 中的路径。选中时，将忽略文档实体字段中的路径，并允许将所有实体输出到单个 CAD 文件。 未选中时，将允许使用文档实体字段中的路径，并使用每个实体的路径，以使每个 CAD 部分写入到各自的文件。
• 追加到现有文件 (可选)：是否许将输出文件内容添加到现有 CAD 输出文件。
• 种子文件 (可选)：使用现有 CAD 文件作为种子文件，以保留其文档和图层属性。如果追加到现有 CAD 文件，则会忽略种子绘图。

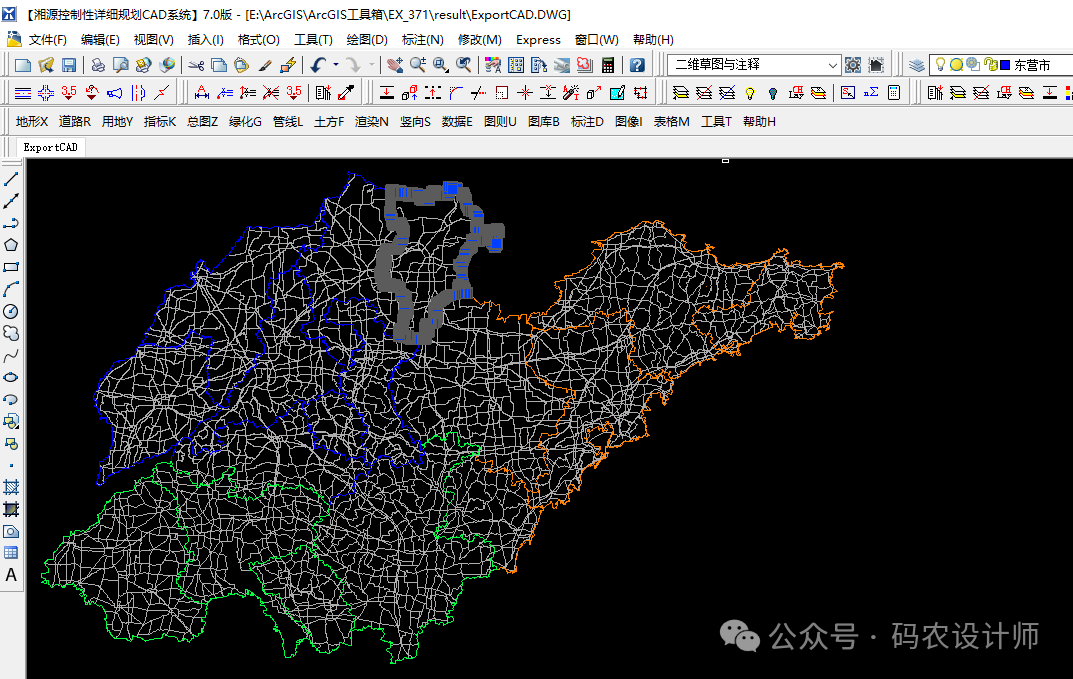

设置完成，点击确定，得到输出的CAD文件，可以看到LyrName字段的值用于定义CAD图层的名称；LyrColor字段的值用于定义CAD图层的颜色。
